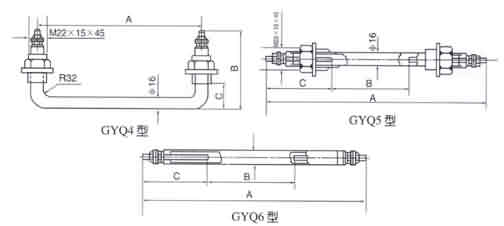

GYQ4,5型電熱元件
一、用途與外觀：
GYQ4、5型電熱元件適用于各種干燥箱、烘箱、油漆干燥及空氣加熱等，管子材料為10號鋼，亦可采和不銹鋼，最高工作溫度為300℃。
GYQ6型電熱元件適用于金屬壓模加熱用，管子材料為10鋼或不銹鋼。
二、技術參數
三、使用說明：
1.元件的電接頭應放在保溫層、加熱室外，選用電熱管要注意不發熱部位不得進入烘箱及箱道保溫層，接線時勿用力過猛，接線端長為30mm。
2.電熱元件的工作電壓不得超過其額定值的1.1倍，外殼應有效接地。
3.電熱元件工作環境，濕度不大于95%，無爆炸性、腐蝕性氣體。
4.電熱元件應儲藏在干燥之處，若因長期放置，對地絕緣電阻低于1MΩ時，可在200度左右的烘箱中焙烘，直到恢復正常。
5.緊固螺母為M22x1.5，長度為45mm。
相關文章GYQ4、5型電熱元件適用于各種干燥箱、烘箱、油漆干燥及空氣加熱等，管子材料為10號鋼，亦可采和不銹鋼，最高工作溫度為300℃。
GYQ6型電熱元件適用于金屬壓模加熱用，管子材料為10鋼或不銹鋼。
二、技術參數
| 型號 | 電壓 V |
功率 KW |
外型尺寸mm | |||
| A | B | C | 管總長度 mm | |||
| GYQ4-220/0.8 | 220 | 0.8 | 800 | 120 | 45 | 1006 |
| GYQ4-220/1.0 | 1.0 | 1000 | 120 | 45 | 1206 | |
| GYQ4-220/1.2 | 1.2 | 1200 | 120 | 45 | 1406 | |
| GYQ4-220/1.4 | 1.4 | 1400 | 120 | 45 | 1606 | |
| GYQ5-220/0.7 | 220 | 0.7 | 880 | 660 | 100 | 880 |
| GYQ5-220/0.8 | 0.8 | 1260 | 860 | 200 | 1260 | |
| GYQ5-220/0.9 | 0.9 | 1560 | 960 | 300 | 1560 | |
| GYQ5-220/1.1 | 1.1 | 1860 | 1160 | 350 | 1860 | |
| GYQ5-220/1.2 | 1.2 | 2060 | 1260 | 400 | 2060 | |
| GYQ5-220/1.3 | 1.3 | 2260 | 1260 | 500 | 2260 | |
| GYQ5-220/1.5 | 1.5 | 2560 | 1560 | 500 | 2560 | |
| GYQ6-36/1.5 | 36 | 1.5 | 260 | 120 | 70 | 260 |
| GYQ6-55/0.25 | 55 | 0.25 | 260 | 120 | 70 | 260 |
| GYQ6-55/0.3 | 55 | 0.3 | 340 | 200 | 70 | 340 |
| GYQ6-110/0.4 | 110 | 0.4 | 390 | 250 | 70 | 390 |
| GYQ6-110/0.5 | 110 | 0.5 | 440 | 300 | 70 | 440 |
| GYQ6-220/0.6 | 220 | 0.6 | 660 | 500 | 80 | 660 |
三、使用說明：
1.元件的電接頭應放在保溫層、加熱室外，選用電熱管要注意不發熱部位不得進入烘箱及箱道保溫層，接線時勿用力過猛，接線端長為30mm。
2.電熱元件的工作電壓不得超過其額定值的1.1倍，外殼應有效接地。
3.電熱元件工作環境，濕度不大于95%，無爆炸性、腐蝕性氣體。
4.電熱元件應儲藏在干燥之處，若因長期放置，對地絕緣電阻低于1MΩ時，可在200度左右的烘箱中焙烘，直到恢復正常。
5.緊固螺母為M22x1.5，長度為45mm。
